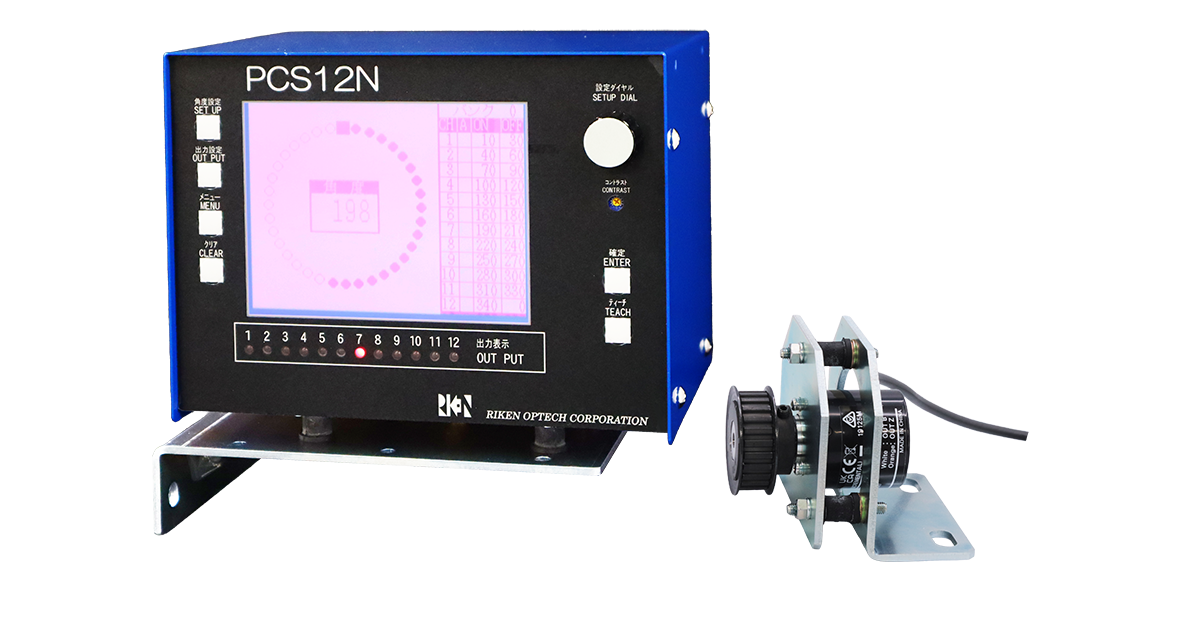

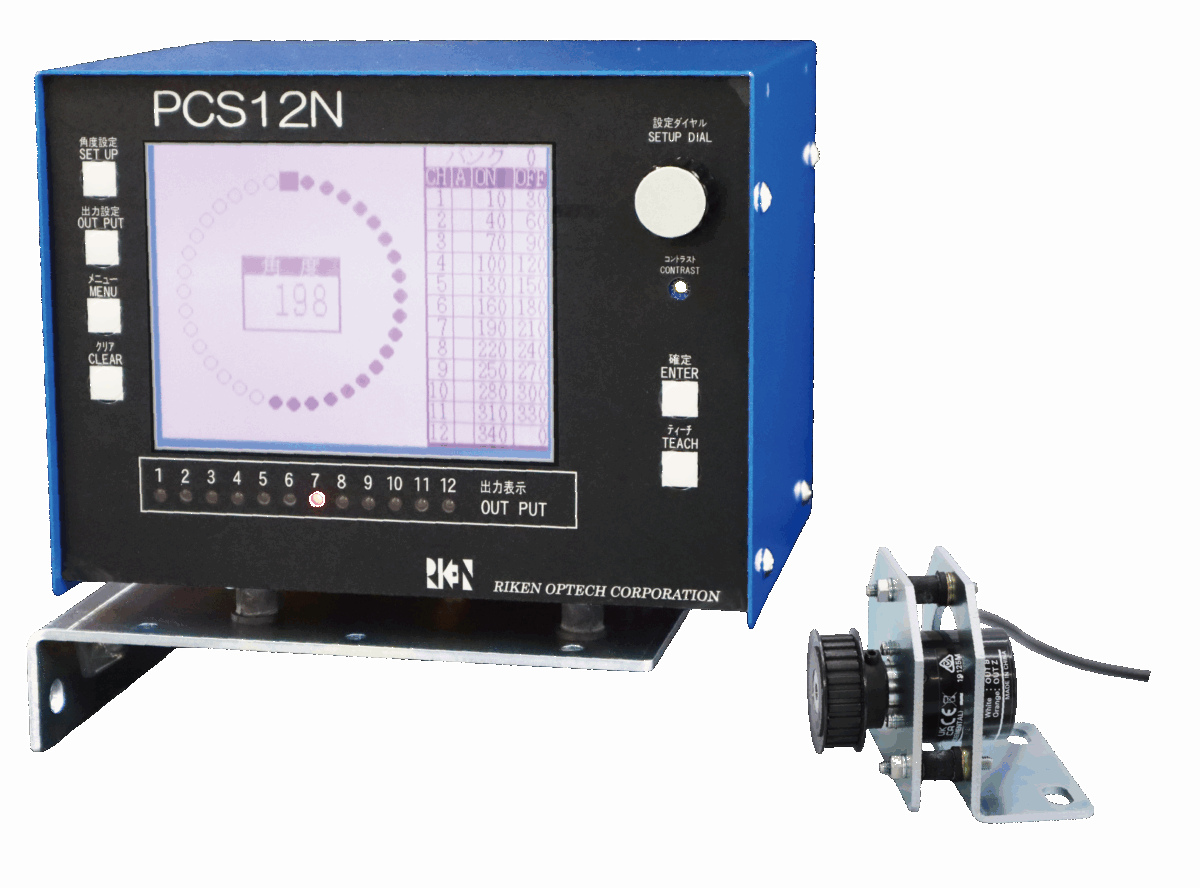

PCS-12

电子凸轮开关

模式记忆功能、学习功能,凸轮隐藏功能等,具备多种功能及高性价比

为实现压力机自动化,省力化及推进产品高品质化,需要位置检测,特别是高精度的角度检测和简易的操作是必不可少的。PCS-12是具备全部条件的产品。传感器安装与压力机的曲轴上,设置基准位后即可在液晶面板设置动作位置(角度设置是以1度为单位进行设置)。操作单元内藏的微型电脑,根据预设的动作角度位置输出ON/OFF信号。

产品特点

  • 搭载大型液晶面板,出众的操作性能
  • 通过学习功能,可设置最符合加工的角度
  • 可储存40套加工参数
  • 在转速3000SPM内可以实现以解析度为1度的精度
  • 搭载检测急停时间检测功能
    有检测值显示功能,可用到日常压力机点检。
旋转式编码器

规格

电源及
输出
电源 AC100~240V 50/60Hz
消耗功率 115W以下
输出接点 B接点 1回路 (异常输出)
输出接点容量 AC240V以下,5A以下 Cosφ=1
凸轮输出 无极性 1回路(AC-SSR)各通道共用
输出容量 AC240V以下,1A以下 Cosφ=1
凸轮晶闸管输出 输出方式 开路集电极输出
(负载 40VDC以下 100mA Max)
检测部分 方式 光学式旋转式编码器(350PR)
检测精度 1度(3000spm以下)
显示部分 显示器 附有背光源液晶显示器(320 X 240画素)
温度补偿电路 内蔵
对比度调整 外部
其他 数据保存 选用半导体记忆元件,保存时间为10年以上
最大转速 3000spm
使用温度 -10℃ ~ 50℃
保管温度 -20℃ ~ 75℃
湿度 10~85%RH(湿球温度29度以下,不结露)
