产品特点
制造现场，需要柔性应对全球化和多种类少批量生产。

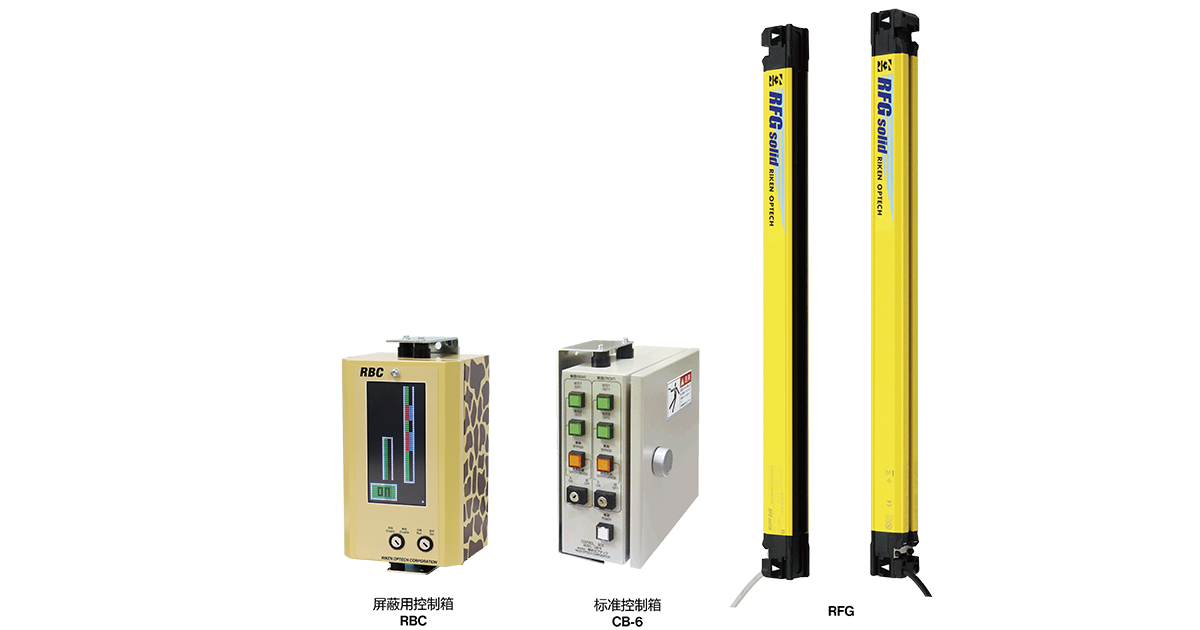

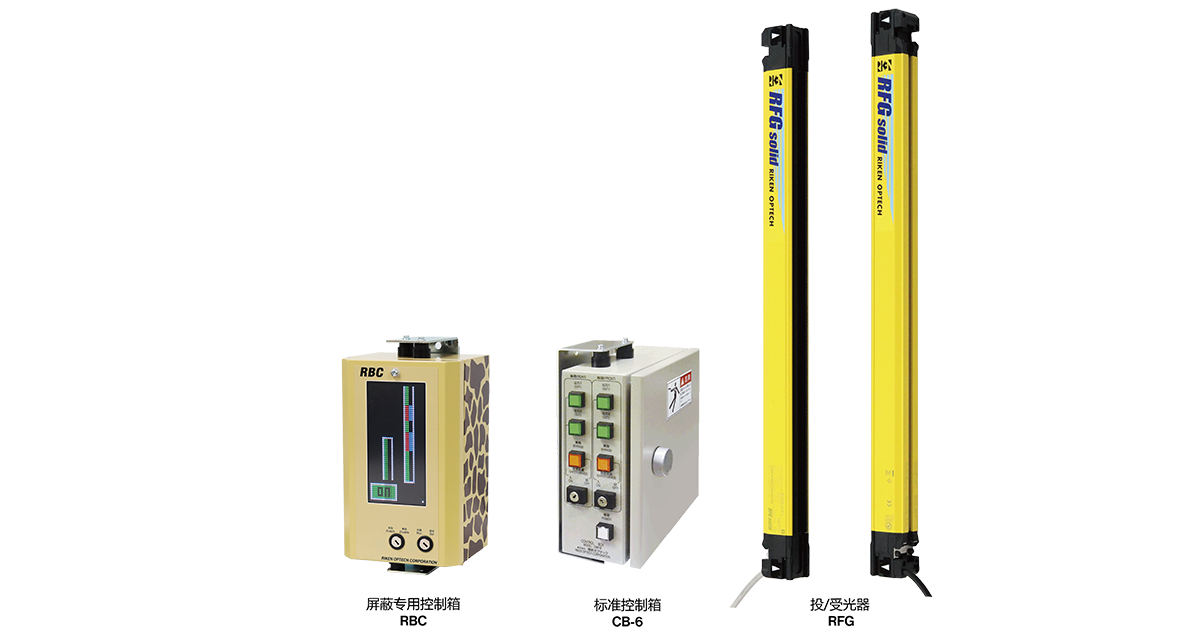

RFG系列在彻底追求安全性的同时实现了以符合国际标准的安全设计和规格，使作业效率大幅提高，灵活应对各种生产，是搭载作为安全光幕的所有功能的光电式安全装置。
该系列安全装置，将为构筑多种多样的制造现场安全系统而作贡献。
- 拥有基于冗余安全而设计的最高级别的安全性，符合全球性安全标准
- 拥有从手指检测到身体检测的丰富系列，应对各种各样的使用环境
- 使用了辨识度高的彩色指示灯，容易确认光电保护器的状态和光轴调整
- 采用了提高了耐环境性能的密闭结构，实现了小型化、坚固化
- 发挥了即使在严酷的环境下也能稳定工作的耐用性能

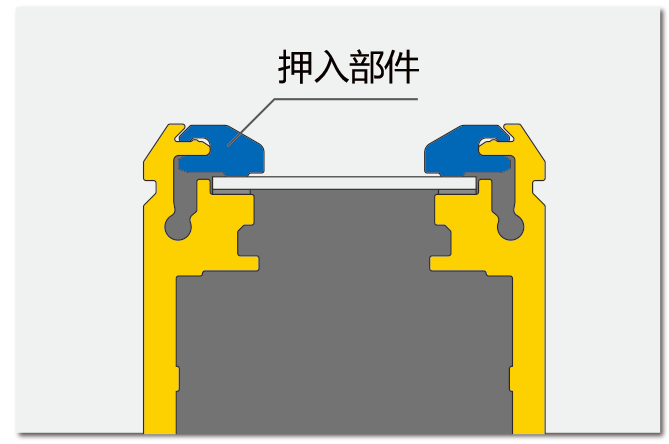

① 端盖部的密封结构
② 外壳的密封结构
③ 容易实现光轴调整受的受光电平显示灯
受光状态的确认，简单到可以用指示灯的颜色进行判断，调整光轴
搭载了“一目了然”的受光状态光轴区域的指示器（ABI）
光幕的ON/OFF状态之外，还可以确认到通光强度的低下。
另外，投射距离较远时，可以在每个光州确认到光轴偏移，所以光轴调整变得非常容易。缩短光轴调整时间，更快速启动。
④ 搭载了一眼就能看出本体状态的LED指示器
即使不是熟练者，也能实现简单的维修
可实现适当的状态检查和更换等维护。
使用容易识别的彩色指示灯，简便地实现错误诊断
光幕的状态一目了然。

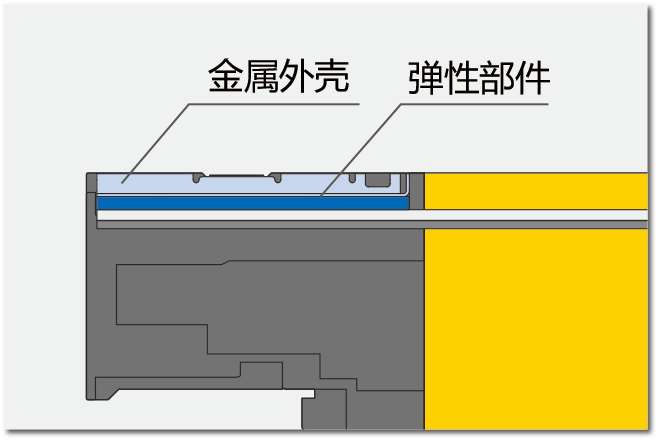

⑤ 采用金属外壳，坚固性大幅提升
消除盲区，可保证安全
以往，串联连接或“コ”字连接时不可避免产生一些盲区，使用RFG可以消除这些盲区。
使得构筑更安全的系统设计成为可能。
通过屏蔽功能，提高了工作效率，确保了生产效率

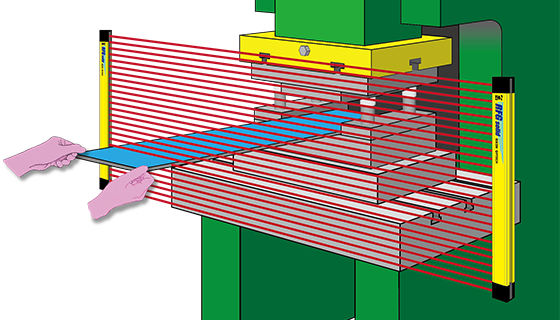

传感器监视区域有固定的障碍物（装置或材料等），或在监视区域内有可移动的障碍物遮挡光轴时，通过使用屏蔽功能（固定屏蔽功能、浮动屏蔽功能），可以在不损失安全性的情况下进行冲压作业。
浮动屏蔽功能
一般传感器只要有1个光轴被遮光，即会输出停止信号，使压力机停止运行，但浮动屏蔽功能仅在多个光轴进行遮光时才会输出停止信号。
可以有效对应监视区域内移动的障碍物时的工况。

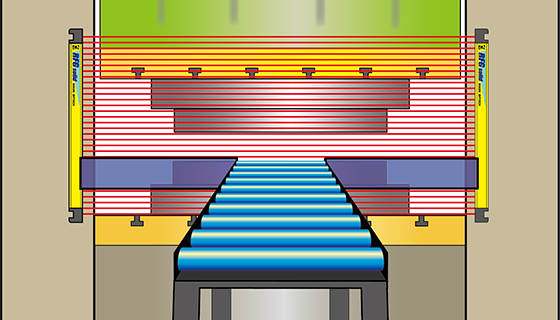

固定屏蔽功能
因静止不动的障碍物（装置和材料等）遮挡特定的光轴时，可通过使被遮光的光轴监视无效化的功能，在不损害安全性的情况下进行有效的冲压作业成为可能。
※本功能需要专用控制器（选配件）。（预定近日发售）

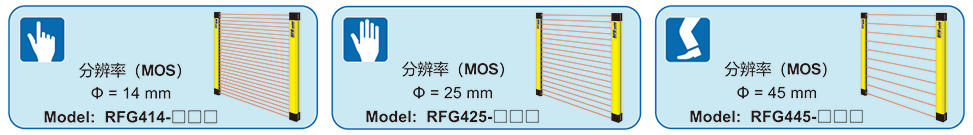

对应各种使用环境的丰富阵容
根据所要设置环境和压力机的种类，以及作业内容，选择最适宜的安全光幕成为可能。
规格
- 标准型RFG414／425／445系列
- 浮动屏蔽型RFG414系列
- 浮动屏蔽型RFG425系列
标准型 RFG414/425/445系列
| RFG414－□□□ | RFG425－□□□ | RFG445－□□□ | |
|---|---|---|---|
| 光轴数 | 15～199 | 8～124 | 6～38 |
| 防护高度 | 140～1980mm | 140～2460mm | 200～1480mm |
| 光轴间距 | 10mm | 20mm | 40mm |
| 分辨率 (MOS) | 14mm | 25mm | 45mm |
| 检测距离 | 0.3～10 m | 0.3～20 m | 0.3～20 m |
浮动屏蔽型 RFG414系列
| RFG414－□□□■FL1 | RFG414－□□□■FL2 | RFG414－□□□■FL3 | |
|---|---|---|---|
| 光轴数 | 15～199 | ||
| 防护高度 | 120～1960mm | 100～1940mm | 80～1920mm |
| 光轴间距 | 10mm | ||
| 分辨率 (MOS) | 24mm | 34mm | 44mm |
| 检测距离 | 0.3～10 m | ||
浮动屏蔽型 RFG425系列
| RFG425－□□□■FL1 | |
|---|---|
| 光轴数 | 8～124 |
| 防护高度 | 100～2420mm |
| 光轴间距 | 20mm |
| 分辨率 (MOS) | 45mm |
| 检测距离 | 0.3～20 m |
规格相同
| 响应时间 | ON→OFF：10ms～21ms以下（使用控制箱时追加10ms） OFF→ON：50ms～105ms以下（使用控制箱时追加10ms） |
|||||
|---|---|---|---|---|---|---|
| 电源电压 (Vs) | 投受光器电源DC24V±20%（峰峰波动p-p10%以下） | |||||
| 消耗功率 | CB6-S: 16.8W、CB6-W: 30W（投受光器的消耗电流参照另表） | |||||
| 光源 | 红外线LED（波長870nm） | |||||
| 控制输出 (OSSD) | PNP晶体管输出×2、负载电流300mA以下、残余电压2V以下（电缆延长的影响除外） 允许容性负载1μF、漏电流1mA以下 2副串联连接时：负载电流150mA以下、3副串联连接时：负载电流80mA以下 |
|||||
| 反向输出（非安全输出） | PNP晶体管×1、负载电流100mA以下、残余电压2V以下（电缆延长的影响除外） | |||||
| 有效开口角(EAA) | 投光器、受光器均在检测距离3m以上时±2.5°以内 | |||||
| 环境温度 | 运行时：-30～55℃（但不结冰）：保存时：-30～70℃ | |||||
| 环境湿度 | 运行时：35～85%RH（但不结冰）：保存时：35～95%RH | |||||
| 使用光照强度 | 白炽灯：受光面照度3000lx以下/太阳光：受光面照度10000lx以下 | |||||
| 绝缘阻抗 | 20MΩ以上（DC500V兆欧表） | |||||
| 耐电压 | AC1000V 50/60Hz 1分钟 | |||||
| 防护构造 | 投受光器：IP65 投受光器K型号：IP65及IP67（IEC60529） | |||||
| 耐振动 | 误动作：10～55Hz、双振幅0.7mm、X、Y、Z各方向扫描20次 | |||||
| 耐冲击 | 误动作：100m/s2、{10G}、X、Y、Z各方向1000次 | |||||
