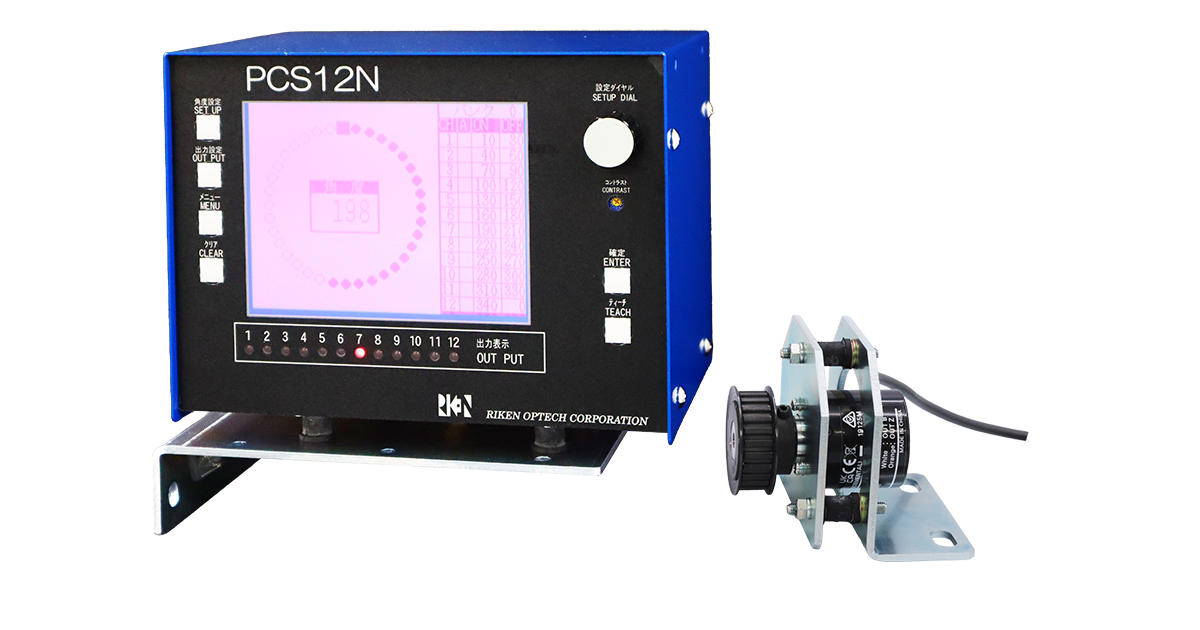

プレス作業の自動化、省力化、製品の高品質化を推進する上で、位置検出、特に角度位置の検出は高精度で確実、そして取り扱いが簡単であることが要求されます。PCS-12はこれらすべてを充分に満たしてくれる製品です。プレス機械のカム回転軸にセンサーを取り付け、基準点を決定し、動作位置を液晶モニター対話形式で設定します（角度設定は、1度単位で行えます）。操作部に内蔵されたコンピューターにより、回転軸があらかじめ設定した動作位置にくると出力がON/OFFします。
製品の特長
- 大きな液晶表示と抜群の操作性能
- ティーチング機能により､加工状態にあった設定が可能
- 40個のパターンバンク機能
- 3000spmの高速回転で分解能1度の精度を実現
- ストップタイム測定表示する機能を搭載、日常のプレス機械の点検にご活用いただけます
仕様
| 電源部及び 出力部 |
電源 | AC100～240V 50/60Hz |
|---|---|---|
| 消費電力 | 115W以下 | |
| 出力接点 | B接点 1回路 （異常出力） | |
| 出力接点容量 | AC240V以下、5A以下 Cosφ=1 | |
| カム出力 | 極性NO 1回路（AC-SSR）各チャンネル共通 | |
| 出力容量 | AC240V以下、1A以下 Cosφ=1 | |
| カム－トランジスタ出力 | 出力方式 オープンコレクター出力 （負荷 40VDC以下 100mA Max） |
|
| 検出部分 | 方式 | 光学式ロータリーエンコーダー（350PR） |
| 検出精度 | 1度（3000spm以下） | |
| 表示部 | 表示器 | バックライト付き液晶表示ブルーモード（320 X 240画素） |
| 温度補償回路 | 内蔵 | |
| コントラスト調整 | 外部 | |
| その他 | バックアップ | 半導体メモリ使用、バックアップ期間 10年以上 |
| 最大使用回転数 | 3000spm | |
| 使用温度範囲 | -10℃ ～ 50℃ | |
| 保存温度範囲 | -20℃ ～ 75℃ | |
| 湿度 | 10～85%RH（ただし湿球温度29℃以下、結露しないこと） |
