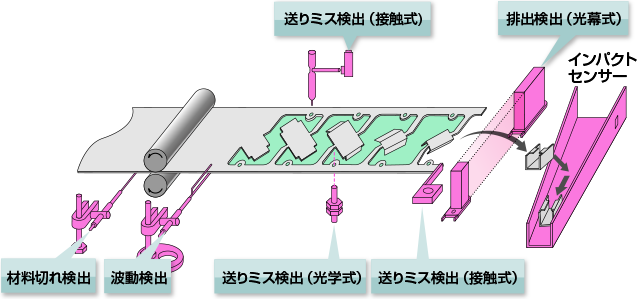

ミス検出装置

ミス検出装置PMC-3

従来品の機能を集結したフラッグシップモデル

大型液晶ユニットを搭載したPMC-3は、多様化する加工方法に確実に対応できる各種新機能を搭載。プレス作業の自動化において品質管理や生産性の向上に威力を発揮します。

製品の特長

  • 大きな液晶表示の採用により、常に状態をわかりやすく表示
  • 6チャンネル全て単独で同期の設定が可能

仕様

電源部及び出力部 電源 AC100~240V 50/60Hz
消費電力 10W以下
出力接点 1A・1B(急停止出力、補助出力)
出力接点容量 AC250V以下、3A以下 Cosφ=1
検出部分 チャンネル数 6チャンネル
センサー入力 6チャンネル
同期信号入力 単独同期6チャンネル、共通同期1チャンネル(NPN・PNP切替可能)
他入力 外部リセット、無効入力、補助入力(NPN・PNP切替可能)
表示部 5X2、2色LED表示、各チャンネル信号入力と異常検出表示用の2個及び全無効用1個
通信部(LINK端子、8Pモジュラ) RS-485
ボーレイト 76,800bps
データ長 8 bit
ストップビット 1 bit
パリティ ノンパリティ
その他 応答速度 各入力共最大1msec
使用温度範囲 -10℃ ~ 50℃
保存温度範囲 -20℃ ~ 75℃
湿度 10~85%RH(ただし湿球温度29℃以下、結露しないこと)
オプション カウンタユニット、カラー液晶IOユニット
