ミス検の経済性と操作性が一大飛躍

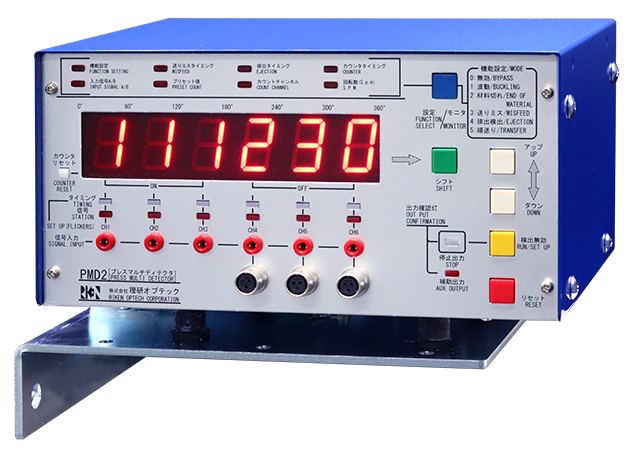

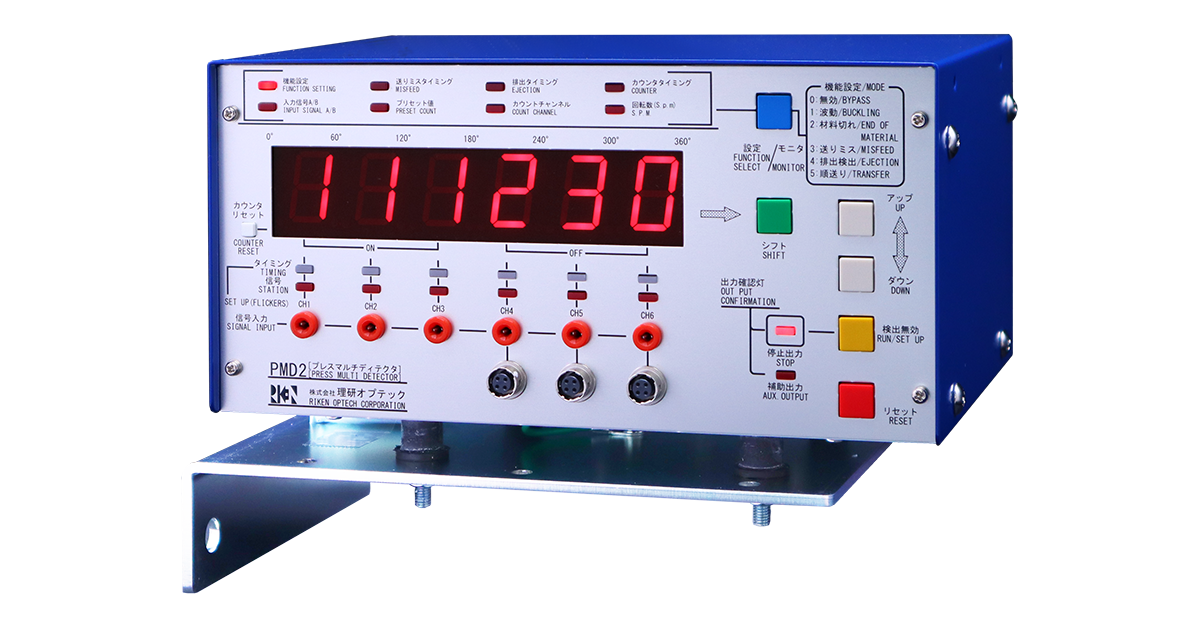

PMD（プレスマルチチャンネルディテクタ）は、多様化する自動順送プレス加工に合わせ長い経験と先端技術により高性能でマルチな監視システムです。豊富な機能を各チャンネルに内蔵、加工方法により内蔵された機能をワンタッチで呼び出し、必要な検出システムを構築できます。マルチな検出機能は自動順送プレス加工を広範囲に監視し、金型の破損、不用品発生を未然に防ぎます。
機能凝縮で様々なアプリケーションに対応！
製品の特長
- 6チャンネルに5つの機能が内蔵されています。
- 必要な機能をワンタッチで呼び出し各チャンネルにセットできます。
- 基準カム１個の信号で検出用内部タイミングが1度刻みで3系統（送りミス・排出・カウント出力）別々に設定使用できます。
- 積算カウンタとプリセットカウンタの2機能が内蔵され、より広範囲な数量管理ができます。
- カウンタの入力信号は、プレスストロークと製品の検出信号に切り替えができ、より正確な管理ができます。
- カウンタ出力は、タイマー(ワンショット)出力と、1/2(反転)出力に切り替えができ、より広範囲な周辺装置の制御に使用できます。
- SPMモニタによりプレスの回転数がディスプレイに表示されます。
- 各チャンネルに設定した検出機能と動作状態がモニタ釦によりワンタッチで確認できます。
- 検出用途に応じて市販のセンサーの接続が容易にできます。
仕様
| 電源 | AC90V~240V, 50/60Hz |
|---|---|
| 消費電力 | 16W |
| 制御出力 |
出力接点：1A, 1B 接点容量：AC250V, 8A (cosΦ=1) |
| 補助出力 |
出力形式：ワンショット・反転 切り替え方式 ワンショット時間 0.1~2.4秒 出力接点：1C 接点容量：AC250V, 8A (cosΦ=1) |
| 電源インターロック出力 |
出力接点：1A 接点容量：AC250V, 8A (cosΦ=1) |
| 周囲温度 | -50℃~50℃ |
| センサー用電源出力 | DC12V, 0.5A |
| センサー入力電源 | 10mA (フォトカプラ入力) |
| センサー応答速度 |
材料切れ：500msec以下 その他： 1msec以下 |
| バックアップ時間 | 250時間 (10日、24℃) |
