荷重監視装置は、もはやプレス作業における品質管理、予防保全のための必需品です。「高付加価値機能を有した荷重監視装置をより安価で」をコンセプトにKTM型を投入。WindowsベースのパネルPC搭載のKTMは、ハイエンドモデルPTMの高機能をコンパクトボディに格納したコストパフォーマンスの高い機種です。多彩なアラーム機能はもちろん、SPCチャート表示機能を搭載。自動保存されたチャンネル毎の波形データやピーク荷重値をCSVデータに変換。また、ネットワークの構築（TCP/IP)等の通信形態への対応を可能にしました。
製品の特長
- 複数のアラーム監視機能（オーバーロード、平均値比較、絶対値比較、逆荷重）
- 各チャンネル同期ピーク荷重表示（逆荷重にも対応可能）
- トータルピーク荷重表示
- 荷重波形分析 (レゾルバ無しで波形監視アラーム設定が可能)
- ＳＰＣチャート表示機能搭載（統計的工程管理）
- タッチパネルで楽々操作
- 偏心荷重（左右）の偏差を設定％で監視可能
- 充実した保存機能
● 内部保存
- 各チャンネル200ショットの波形データを保存
- 40,000ショットのピーク値を自動保存
- タイムスタンプ付きアラーム履歴を1000件まで保存
● 外部保存
- USBポートから外部メモリーへのデータ保存
- イーサネットポートでのネットワークの構築（TCP/IP)
- JOBレシピ機能による作業単位でのアラーム設定保存・呼び出しが可能

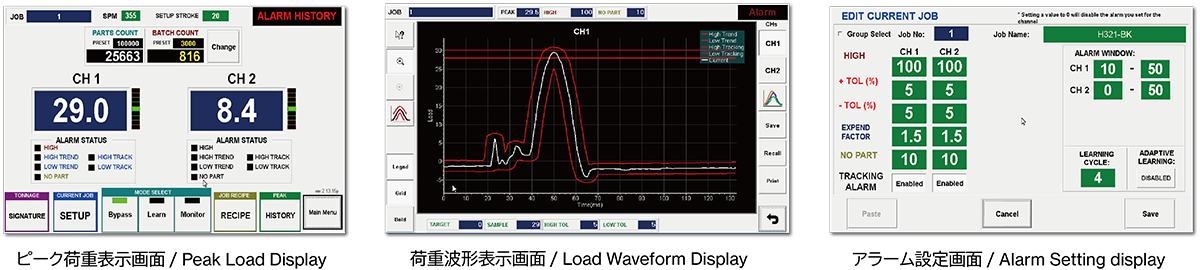

採取した荷重データ履歴や分析グラフなど、簡単操作で一発表示
仕様
| 電源 | AC100V~240V 50/60Hz | |||||
|---|---|---|---|---|---|---|
| 出力 | 急停止出力 補助出力(デバータ出力) |
|||||
| 入力 | 同期・補助 | |||||
| 使用回転数 | 6~700 SPM | |||||
| A/D 分解能 | 16 Bit | |||||
| 使用センサ | ストレインゲージ式４ブリッジ歪センサ 推奨センサ: RT-400 |
|||||
| ディスプレイ | 7インチタッチクリーンLCD | |||||
| チャンネル数 | 2ch(KTM-2300), 4ch(KTM-4500) | |||||
