製品の特徴
製造現場におけるグローバル化や変種変量生産への柔軟な対応が求められる今、国際基準に準拠した安全性を徹底追及しながら作業効率の大幅な向上を実現、様々な作業内容にフレキシブルに対応した新型セーフティライトカーテン、RFGシリーズの登場です。
- フェールセーフ設計による最高水準の安全性で世界の安全規格に適合
- 指検出から体検出まで揃えた豊富なラインアップにより多様な使用環境に対応
- 見やすいカラー表示灯でライトカーテンの状態確認及び光軸調整が容易
- 耐環境性能を高めた密閉構造で小型化、堅牢化を実現
- 過酷な環境下でも安定して動作するロバスト性能を発揮

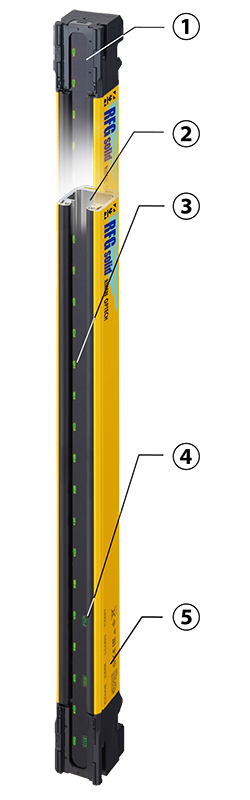

① キャップ部の密閉構造
② ケース部の密閉構造
③ 光軸調整が容易な受光レベル表示灯</h4
入光状態の色判別で簡単・確実に光軸調整
入光状態を一目でお知らせするエリアビームインジケータ(ABI)搭載、ライトカーテンのON/OFF状態に加え光量低下も確認できます。また、長距離設置時の微妙な光軸のズレをエリアごとに確認できるので、光軸調整が容易になります。光軸調整時間が短縮でき、立ち上げが容易です。
④ 本体の状態がひと目でわかるLEDインジケータ搭載
熟練者でなくても、簡単メンテナンスを実現 状態確認や交換など、適切な保守が簡単に行えます。 見やすいカラー表示灯で簡単エラー診断 ライトカーテンの状態が一目で確認できます。
⑤ 金属筐体により堅牢性を向上
デッドスペースを解消し、安全状態を担保
従来、直列連結時やコの字配置時に発生していたデッドスペースをRFGで解消。 より安全性を高めたシステム設計が可能になりました。
ブランキング機能により作業効率の向上と生産性の確保
センサ監視領域内に静止している障害物（装置や材料など）や監視領域内を移動する障害物が光軸を遮る場合、ブランキング機能（フィックス・ブランキング機能、フローティング・ブランキング機能）を使用することで安全性を損なうことなくプレス作業を行うことができます。

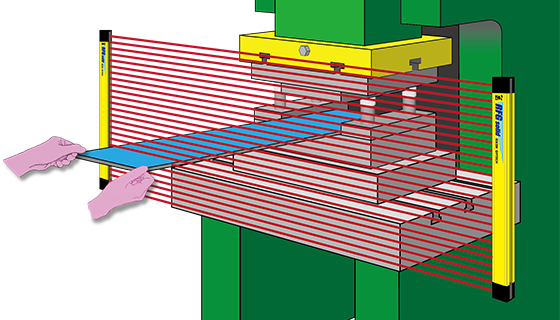

フローティングブランキング機能
通常センサは、1光軸でも遮光されると停止信号を出力しプレスを 停止させますが、この機能は複数の光軸を遮光した場合にのみ 停止信号を出力します。 監視領域内で移動する障害物がある場合に有効な機能です。

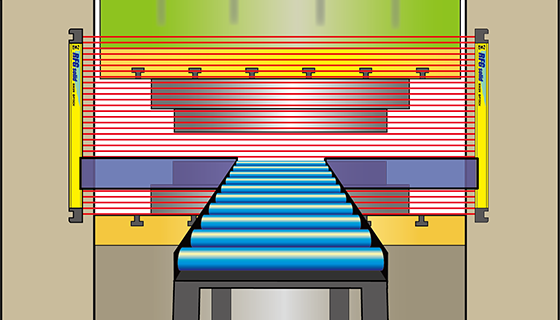

フィックスブランキング機能
静止している障害物（装置や材料など）で特定の光軸が常時遮光される場合、遮光されている光軸監視を無効化する機能で、安全性を損なうことなく効率的なプレス作業を可能にします。 ※本機能の使用には、専用のコントローラー(オプション)が必要です。 (近日発売予定)

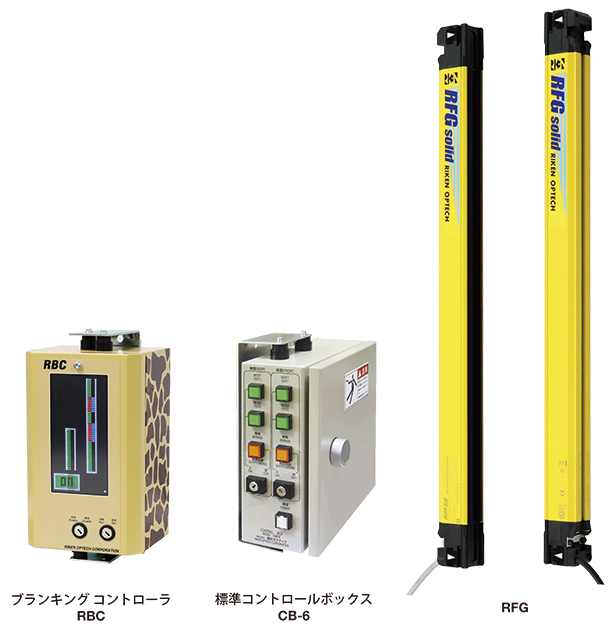

様々な使用環境に対応する豊富なラインアップ
設置環境やプレス機械の種類、または作業内容などに応じて最適なセーフティライトカーテンの選定が可能です。
仕様
- 標準仕様414シリーズ／425シリーズ／445シリーズ
- フローティング仕様414シリーズ
- フローティング仕様425シリーズ

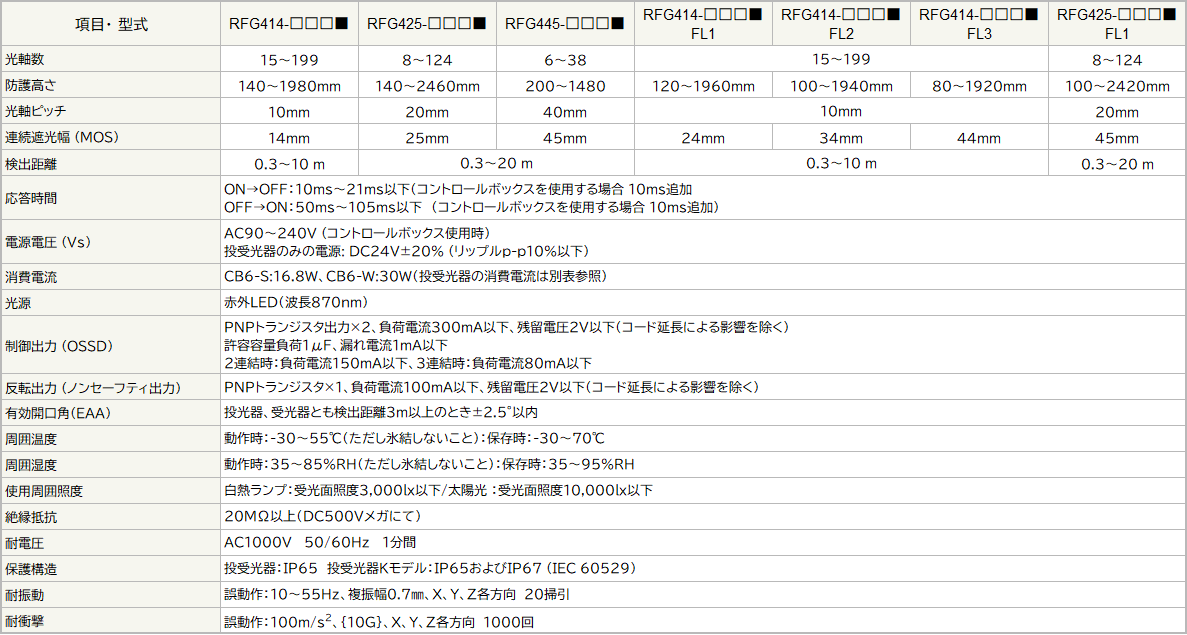

標準仕様 414シリーズ／425シリーズ／445シリーズ
| RFG414－□□□ | RFG425－□□□ | RFG445－□□□ | |
|---|---|---|---|
| 光軸数 | 15～199 | 8～124 | 6～38 |
| 防護高さ | 140～1980mm | 140～2460mm | 200～1480mm |
| 光軸ピッチ | 10mm | 20mm | 40mm |
| 連続遮光幅 (MOS) | 14mm | 25mm | 45mm |
| 検出距離 | 0.3～10 m | 0.3～20 m | 0.3～20 m |
フローティング仕様 414シリーズ
| RFG414－□□□■FL1 | RFG414－□□□■FL2 | RFG414－□□□■FL3 | |
|---|---|---|---|
| 光軸数 | 15～199 | ||
| 防護高さ | 120～1960mm | 100～1940mm | 80～1920mm |
| 光軸ピッチ | 10mm | ||
| 連続遮光幅 (MOS) | 24mm | 34mm | 44mm |
| 検出距離 | 0.3～10 m | ||
フローティング仕様 425シリーズ
| RFG425－□□□■FL1 | |
|---|---|
| 光軸数 | 8～124 |
| 防護高さ | 100～2420mm |
| 光軸ピッチ | 20mm |
| 連続遮光幅 (MOS) | 45mm |
| 検出距離 | 0.3～20 m |
共通仕様
| 応答時間 | ON→OFF：10ms～21ms以下（コントロールボックスを使用する場合 10ms追加 OFF→ON：50ms～105ms以下 （コントロールボックスを使用する場合 10ms追加) |
|||||
|---|---|---|---|---|---|---|
| 電源電圧 (Vs) | AC90～240V (コントロールボックス使用時) 投受光器のみの電源: DC24V±20% (リップルp-p10％以下) |
|||||
| 消費電流 | CB6-S:16.8W、CB6-W:30W（投受光器の消費電流は別表参照） | |||||
| 光源 | 赤外LED（波長870nm） | |||||
| 制御出力 (OSSD) | PNPトランジスタ出力×2、負荷電流300mA以下、残留電圧2V以下（コード延長による影響を除く） 許容容量負荷1μF、漏れ電流1mA以下 2連結時：負荷電流150mA以下、3連結時：負荷電流80mA以下 |
|||||
| 反転出力 (ノンセーフティ出力) | PNPトランジスタ×1、負荷電流100mA以下、残留電圧2V以下（コード延長による影響を除く） | |||||
| 有効開口角(EAA) | 投光器、受光器とも検出距離3ｍ以上のとき±2.5°以内 | |||||
| 周囲温度 | 動作時：-30～55℃（ただし氷結しないこと）：保存時：-30～70℃ | |||||
| 周囲湿度 | 動作時：35～85%RH（ただし氷結しないこと）：保存時：35～95%RH | |||||
| 使用周囲照度 | 白熱ランプ：受光面照度3,000lx以下/太陽光 ：受光面照度10,000lx以下 | |||||
| 絶縁抵抗 | 20ＭΩ以上（DC500Vメガにて） | |||||
| 耐電圧 | AC1000V 50/60Hz 1分間 | |||||
| 保護構造 | 投受光器：IP65 投受光器Kモデル：IP65およびIP67 (IEC 60529) | |||||
| 耐振動 | 誤動作：10～55Hz、複振幅0.7㎜、X、Y、Z各方向 20掃引 | |||||
| 耐衝撃 | 誤動作：100m/s2、{10G}、X、Y、Z各方向 1000回 | |||||
